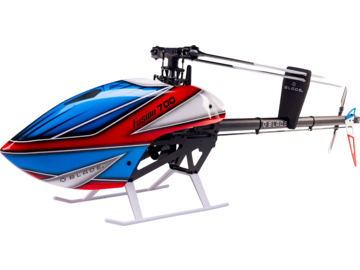

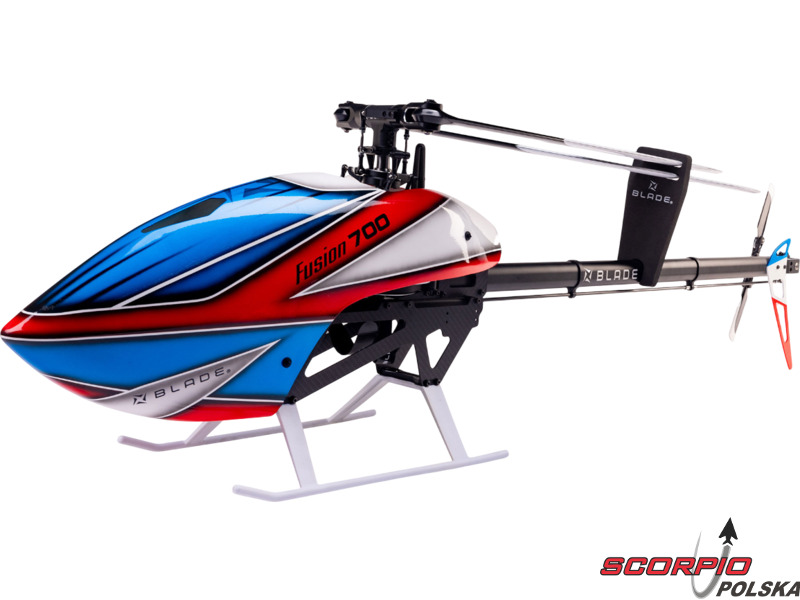

Blade Fusion 700 Kit

Zawartość zestawu

Zestaw zawiera części do budowy zestawu Blade Fusion 700 i 10-polowy outrunner Spektrum Avian 4735-540Kv. Łopaty węglowe wirnika głównego 700 mm, łopaty węglowe wirnika ogonowego 105 mm, piankowy uchwyt łopat. Obrazkowa instrukcja złożeniaPL, DE, FR, IT.

Charakterystyka

Duży helikopter akrobacyjny Blade Fusion o rozmiarze 700 i średnicy wirnika 1,5 m został zaprojektowany w oparciu o dwadzieścia lat doświadczeń inżynieryjnych i rozwojowych. Łączy w sobie najwyższą wydajność, precyzję sterowania i jakość. Śmigłowiec jest wyposażony w niezwykle wytrzymałą ramę z włókna węglowego z elementami z lekkiego, wytrzymałego aluminium i odpornymi łopatkami z włókna węglowego. Dzięki temu śmigłowiec jest gotowy do zapewnienia profesjonalnych osiągów lotniczych do precyzyjnych i agresywnych akrobacji 3D.

Główne koło zębate wykonane z wytrzymałego materiału Delrin® jest napędzane dołączonym silnikiem bezszczotkowym 4735-540Kv, który zapewnia niesamowity moment obrotowy przy użyciu zalecanego akumulatora 12S LiPo lub dwóch akumulatorów 6S LiPo 4000-5000mAh (akumulator nie wchodzi w skład zestawu). Śmigło ogonowe z aluminiowymi elementami CNC jest napędzane paskiem. Niezależnie od tego, czy jesteś średnio zaawansowanym pilotem, który przechodzi na swój pierwszy model w rozmiarze 700, czy też jesteś doświadczonym pilotem 3D, Fusion 700 zapewni Ci niezrównane połączenie mocy, wytrzymałości i jakości!

Ta wersja jest przeznaczona do uzupełnienia własnej elektroniki (sprzedawanej osobno). Model należy wyposażyć w regulator, jednostkę sterującą, odbiornik, trzy serwomechanizmy cykliki i serwomechanizm ogona wirnika.

Poziom umiejętności 4 – wymaga zaawansowanego doświadczenia

Śmigłowce poziomu umiejętności 4, takie jak Fusion 700, są odpowiednie dla pilotów RC, którzy potrafią już złożyć model, ustawić parametry i latać modelami podobnej klasy. I chociaż jest to idealny pierwszy model o rozmiarze 700 dla średnio zaawansowanych pilotów, przed podjęciem próby pilotowania Fusion 700 należy posiadać doświadczenie i umiejętności niezbędne do pomyślnego złożenia, ustawienia i latania innymi modelami helikopterów, takimi jak Blade Fusion 480 i 550.

Możliwość modyfikacji

Opcjonalny silnik 4730-350Kv wraz z kołami pasowymi do napędu powierzchni ogonowych o różnej liczbie zębów i dłuższymi łopatkami wirnika ogonowego o długości 115 mm są dostępne osobno dla tych, którzy preferują styl latania makietowego, sportowego lub 3D przy niskich obrotach głowicy wirnika (LH3D) i dłuższym czasie lotu. Dla tych, którzy preferują inny wygląd, dostępna jest również opcjonalna pomalowana na pomarańczowo osłona kabiny, stabilizatory ogonowe z włókna węglowego i czarne podwozie.

Dostępność części

Oprócz części tuningowych, które pozwalają dostosować model do własnych potrzeb, dostępne są również części zamienne niezbędne do serwisowania. Markowy helikopter Fusion 700 firmy Horizon Hobby gwarantuje długoletnią dostępność części, podobnie jak w przypadku innych helikopterów z serii Fusion.

Własności śmigłowca Blade Fusion 700

• Całkowicie nowa konstrukcja oferuje idealne połączenie mocy, wytrzymałości i jakości
• Zawiera 700mm węglowe łopaty wirnika głównego i 105mm łopaty wirnika ogonowego
• Silnik bezszczotkowy 4735-540Kv charakteryzuje się niesamowitym momentem obrotowym i mocą
• Model jest przeznaczony do zasilania akumulatorami LiPol 12S o pojemności 4000–5000 mAh
• Wersja Kit przeznaczona do uzupełnienia własną elektroniką
• Niezwykle wytrzymała i odporna konstrukcja kadłuba z włókna węglowego i aluminium o grubości 2 mm.
• Stalowy wał główny 15 mm i wrzeciono 10 mm z metalowymi elementami głowicy.
• Czarne, anodowane aluminiowe cykle i inne komponenty.
• Sprzęgło autorotacji i obrabiane tłumiki głowicy wirnika z pierścieniami uszczelniającymi
• Koło zębate Delrin® i stalowa zębatka zapewniające niezawodną wydajność
• Wirnik ogonowy napędzany paskiem zapewniający mniejszą masę, mniej części i łatwiejszą konserwację
• Owalna aluminiowa rura ogonowa eliminuje potrzebę stosowania podpór
• Pasek ogonowego wirnika o szerokości 8 mm z regulowanym napięciem
• Wytrzymały stalowy wał ogonowy 6 mm z metalową mechaniką wirnika
• Aluminiowa tuleja ogonowa z metalową kołem pasowym
• Sterowanie kątem natarcia łopatek ogonowych za pomocą drążka węglowego o średnicy 5 mm
• Pomalowana kabina z laminatu zapewniająca dobrą widoczność
• Przeprojektowane aluminiowe łożysko wału głównego
• Przesuwne łoże akumulatora
• Serwo ogona zintegrowane z ramą dla lepszej ochrony i funkcjonalności

Polecamy zakup

Aby rozpocząć eksploatację, należy złożyć model i uzupełnić go o regulator, jednostkę sterującą, odbiornik, 3 serwomechanizmy cykliczne i 1 serwomechanizm ogona, a także co najmniej 6-kanałowy nadajnik, akumulator 12S LiPo 4000-5000 mAh i kompatybilną ładowarkę.

Zalecany komponenty

• Regulator Spektrum Avian 120A
• Jednostka sterująca FC6350HX
• Odbiornik Spektrum DSMX
• 3x serwo cykliki H6350 HV
• Serwo wirnika ogonowego H6360 HV

Zalecane akumulatory

Model może być zasilany jednym akumulatorem LiPo z 12 ogniwami (44,4 V) lub dwoma identycznymi akumulatorami LiPo z 6 ogniwami (22,2 V).

• 2x akumulator LiPol Spektrum SMART 22.2V 5000mAh 50C IC5 z technologią Smart G2.
• 2x akumulator LiPol Spektrum SMART 22.2V 5000mAh 100C IC5 z technologią Smart G2.
• 1x akumulator LiPol Spektrum SMART Dual 22.2V (44.4V) 5000mAh 100C IC5 z technologią Smart G2.

Akumulatory Spektrum z technologią Smart obecnie stanowią najnowocześniejszy i najbezpieczniejszy sposób konserwacji i ładowania akumulatorów.

Zalecane nadajniki Spektrum

Do sparowania modeli w wersji BNF polecamy nowoczesne programowalne nadajniki SPEKTRUM:

• 6-kanałowy nadajnik klasy DX Spektrum DX6e DSMX z telemetrią, 250 modeli w pamięci.
• 6-kanałowy nadajnik klasy NX Spektrum NX6 DSMX z najnowszymi trendami, kompatybilnością z Technologią Smart, portem USB i możliwością połączenia WiFi .
• 8-kanałowy nadajnik klasy NX Spektrum NX8+ DSMX z najnowszymi trendami, kompatybilnością z Technologią Smart, portem USB i możliwością połączenia WiFi .

Polecane ładowarki dla akumulatorów konwencjonalnych i Smart

Jeśli w modelu RC będzie stosowany nowoczesny akumulator Smart LiPol, to polecamy poniższe ładowarki:

• Ładowarka z zasilaczem sieciowym Spektrum S1100AC z jednym wyjściem 1x100W.
• Ładowarka z zasilaczem sieciowym Spektrum S2100 z dwoma wyjściami 2x 100W.

Polecane nowoczesne ładowarki do akumulatorów Smart

• Bardzo wydajna ładowarka AC Spektrum Smart G2 ładowarka S1400 1x400W AC z jednym wyjściem 400W.
• Bardzo wydajna ładowarka AC Spektrum Smart G2 ładowarka S2200 2x200W AC z dwoma wyjściami 2x200W.

Do dyspozycji jest redukcja do ładowania IC5/IC3 Spektrum kabel konwersji IC5 urządzenie - IC3 akumulator 10cm 10 AWG.

Akcesoria do eksploatacji śmigłowców Blade

Dla standardowej obsługi modeli latających śmigłowców RC potrzebny jest odpowiedni zestaw narzędzi oraz opakowanie ochronne do przechowywania akumulatorów LiPol. Z naszego asortymentu polecamy wysokiej jakości zestaw śrubokrętów imbusowych 1.5/2.0/2.5/3.0mm i Modelcraft śrubokręty krzyżakowe (zestaw 6szt). Do montażu przydatne będą również Modelcraft mini kleszcze w pokrowcu (zestaw).

Dodatki do mocowania śrub

Do zabezpieczania śrub przed poluzowaniem można polecić Robitronic klej na śruby niebieski 10ml.

Dodatki do smarowania przekładni

Dla delikatnego nasmarowania przekładni można polecić Modelcraft precyzyjna olejarka z olejem teflonowym 7.5ml.

Etui ochronne do akumulatora

Opakowania ochronnemają na celu zmniejszenie ryzyka związanego z transportem i ładowaniem akumulatorów. Akumulatory LiPol mogą, przy zachowaniu niewielkich wymiarów i niewielkiej wagi, zapewniać wysokie prądy rozładowania i mieć dużą pojemność na długi czas jazdy. Akumulator LiPol jest narażony głównie na uszkodzenia mechaniczne.
