Spektrum Smart Tester XBC200

Charakterystyka

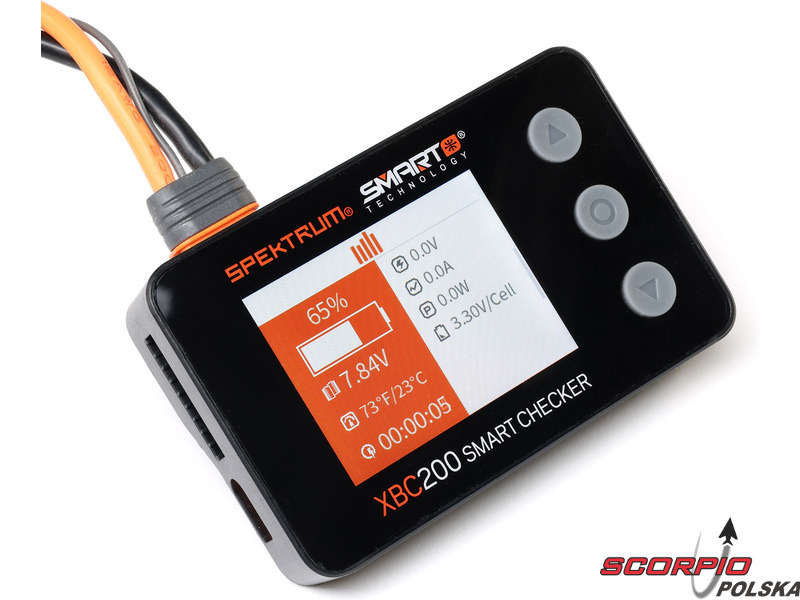

Spektrum XBC200 Smart to przydatne urządzenie do sprawdzania akumulatorów i stanu ogniw. Mierzy napięcie akumulatorów Lipol, LiHV, LiFe, LiIon z 1-8 ogniwami oraz akumulatorów NiMH, NiCd z 1-10 ogniwami. Po podłączeniu akumulatorów Spektrum Smart urządzenie XBC200 Smart oprócz informacji o stanie ogniw dostarcza również informacje o historii, tj. liczbie przeprowadzonych cykli i rejestrze wartości odbiegających od normy, np. nadmiernym rozładowaniu lub przeładowaniu ogniw. Wszystkie informacje wyświetlane są na kolorowym wyświetlaczu LCD. Intuicyjny interfejs z trzema przyciskami umożliwia łatwą nawigację w menu.

Tester jest uniwersalny i można go używać również do innych akumulatorów niż Spektrum Smart. Oferuje standardową kontrolę akumulatora, taką jak wyświetlanie napięcia poszczególnych ogniw, całkowitego napięcia, stanu naładowania itp.

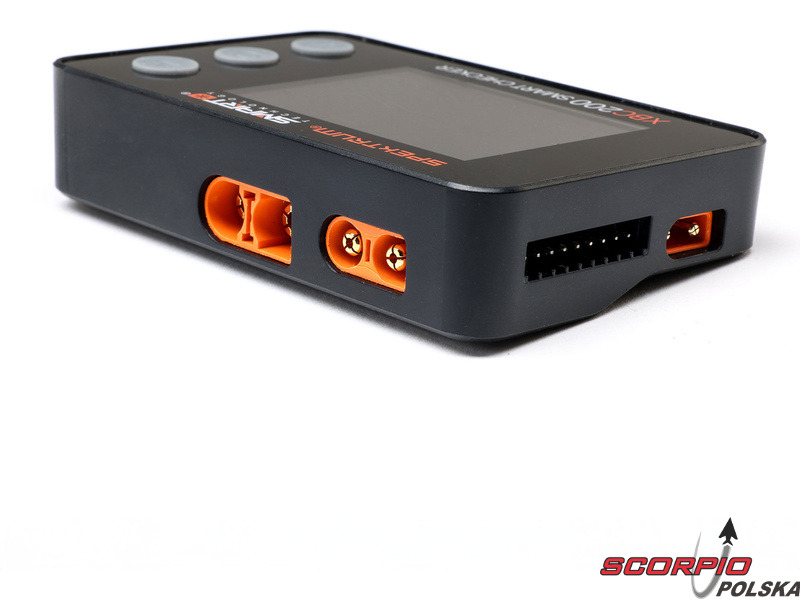

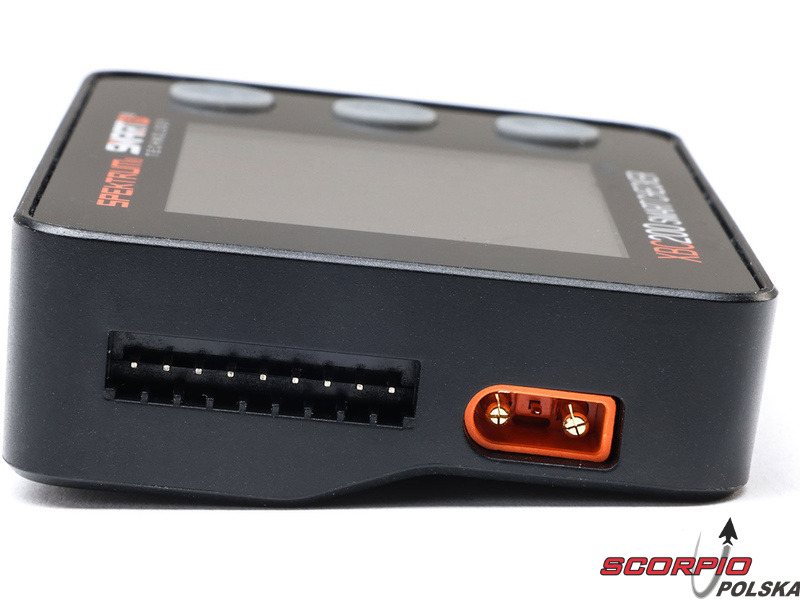

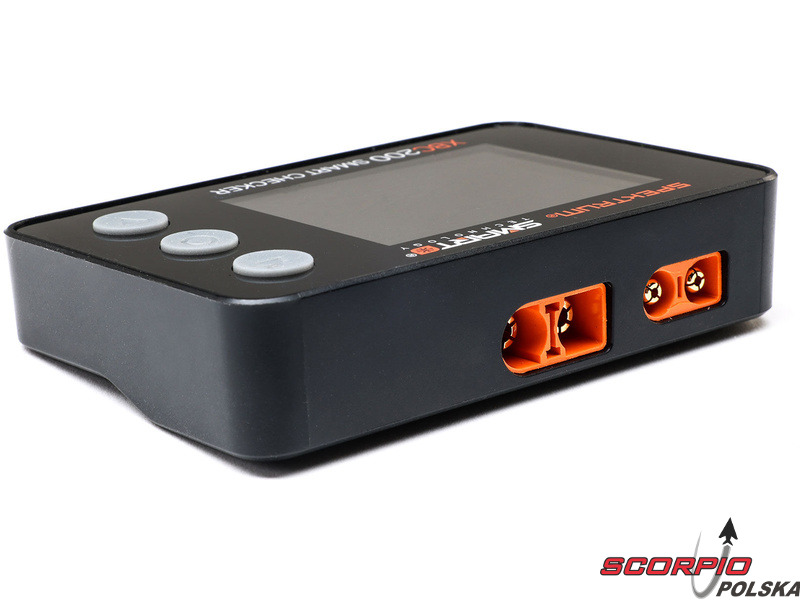

Ponadto Spektrum XBC200 zawiera zintegrowany balancer, tester serwomechanizmu, tester odbiornika, port USB-C do ładowania. W zestawie znajdują się złącza IC2, IC3 i IC5 oraz złącze Rx.

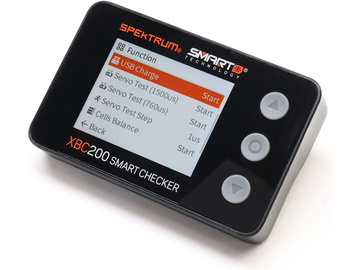

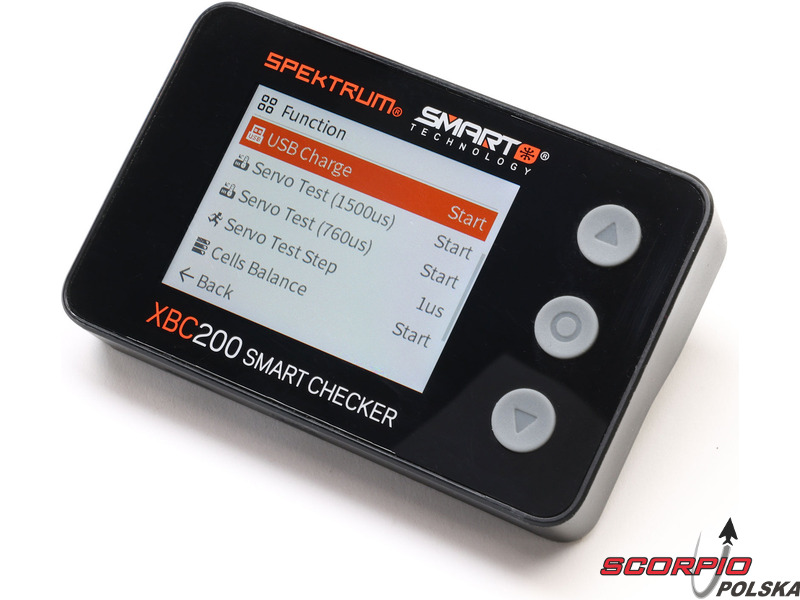

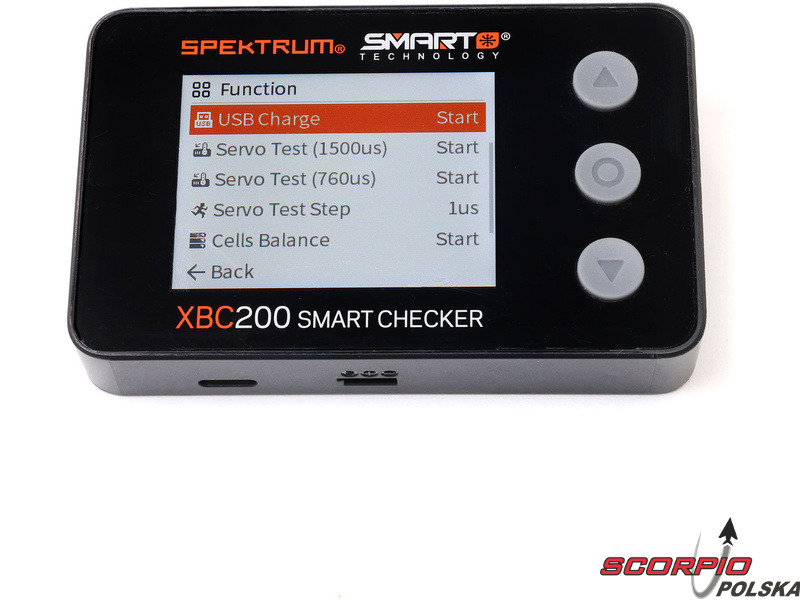

Menu XBC200

• Wybór języka
• Podświetlenie – zmiana jasności
• Głośność – ustawienie głośności
• Informacje systemowe – wyświetla wersję oprogramowania sprzętowego
• Tester odbiornika – test wyjścia i funkcji odbiornika
• Alarm – alarm niskiego napięcia można ustawić tak, aby sygnalizował dźwiękiem raz lub raz na minutę
• Typ akumulatora
• Alarm niskiego napięcia
  • Złącze IC2, IC3, IC5 - można ustawić 3.3-3.9V
  • Port balansera - można ustawić 2.5-3.9V
  • Akumulator Smart - automatyczne nastawy
• Ładowarka USB-C – po podłączeniu akumulatora można zasilać urządzenia USB
• Test serwomechanizmu (1520 μs) – do testowania serwomechanizmu z impulsem centralnym 1520 μs
• Test serwomechanizmu (765 μs) – do testowania serwomechanizmu z impulsem centralnym 765 μs
• Krokowy test serwomechanizmu – ustawienie toru dla jednego kroku
• Balansowanie ogniw – tryb równoważenia ogniw w akumulatorze litowym

Diagnostyka LiPol Spektrum SMART

• Całkowite napięcie akumulatora
• Napięcie poszczególnych ogniw
• Indywidualna różnica napięcia ogniw
• Pozostała pojemność akumulatora
• Temperatura akumulatora
• Maksymalne osiągnięte napięcie ogniw
• Liczba cykli ładowania
• Liczba przeładowań akumulatora
• Typ akumulatora i liczba ogniw
• Pojemność
• Maksymalny zakres rozładowania C
• Liczba zbyt głębokich rozładowań akumulatora

Więcej niż kontrola

Dowiedz się więcej o stanie swoich akumulatorów Lipol, LiHV, LiFe i LiIon dzięki inteligentnemu urządzeniu Spektrum XBC200 Smart. Dzięki czytelnym kolorowym wyświetlaczom IPS LCD szybko można sprawdzić stan ogniw, ich napięcie, pojemność i ostrzeżenia o nietypowych warunkach. A jeśli ogniwa akumulatora nie są wyrównane, XBC200 może dokładnie wyrównać napięcie ogniw akumulatora z dokładnością ± 0,005V.

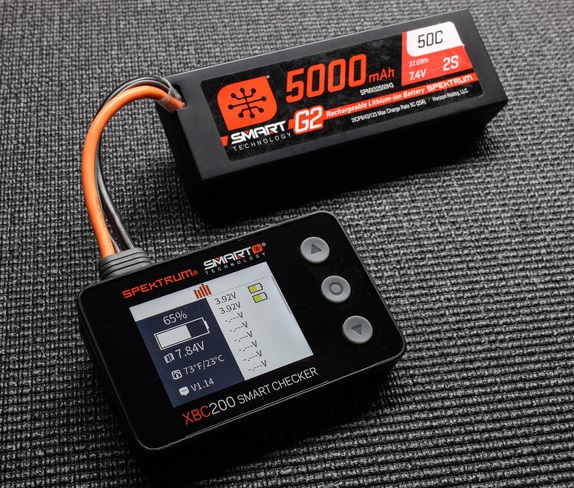

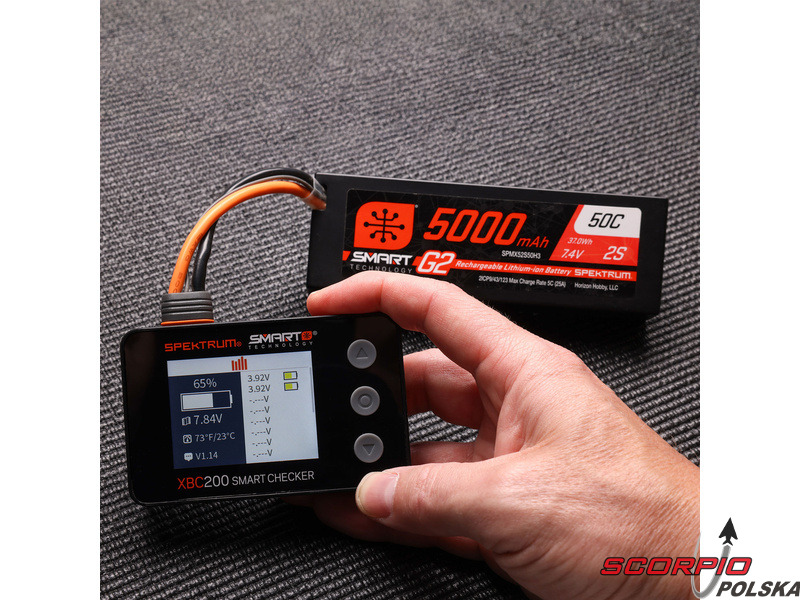

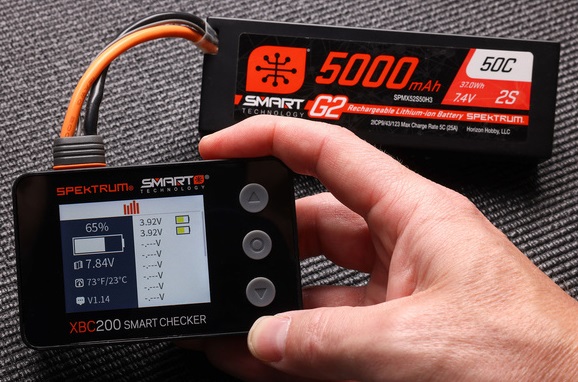

Kontrola akumulatora Spektrum SMART

XBC200 oferuje użytkownikom akumulatorów Spektrum SMART prosty system kontroli poprzez podłączenie złącza IC2, IC3 lub IC5, w które wyposażone są akumulatory Spektrum Smart. Po podłączeniu można szybko sprawdzić wszystkie zintegrowane parametry, takie jak liczba wykonanych cykli, nietypowe zdarzenia, np. nadmierne rozładowanie i przegrzanie, co jest bardzo ważne dla kontroli prawidłowego użytkowania akumulatora podczas pracy. Jeśli używany jest akumulator Smart w modelu, który ma zbyt duże zużycie energii, za pomocą urządzenia można sprawdzić stan i w razie potrzeby wybrać bardziej odpowiednią opcję użytkowania. Za pomocą XBC200 można skonfigurować akumulator Smart, np. timer automatycznego zapisywania i ustawić prąd ładowania.

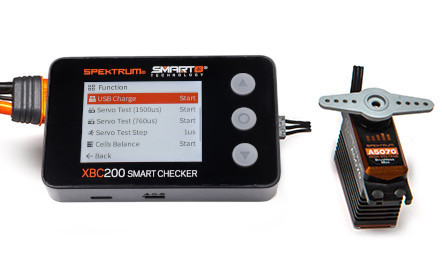

Zintegrowany Servo Tester

Zintegrowany port RC w XBC200 Smart może być używany do funkcji testera serwomechanizmu. Łatwo można sprawdzić zakres ruchu serwomechanizmu i wartość neutralną. Serwomechanizm można podłączyć bezpośrednio do urządzenia XBC200 Smart.

Tester odbiornika

Urządzenie umożliwia testowanie funkcjonalności odbiornika, a konkretnie PWM – pomiar szerokości impulsu i monitorowanie napięcia odbiornika.

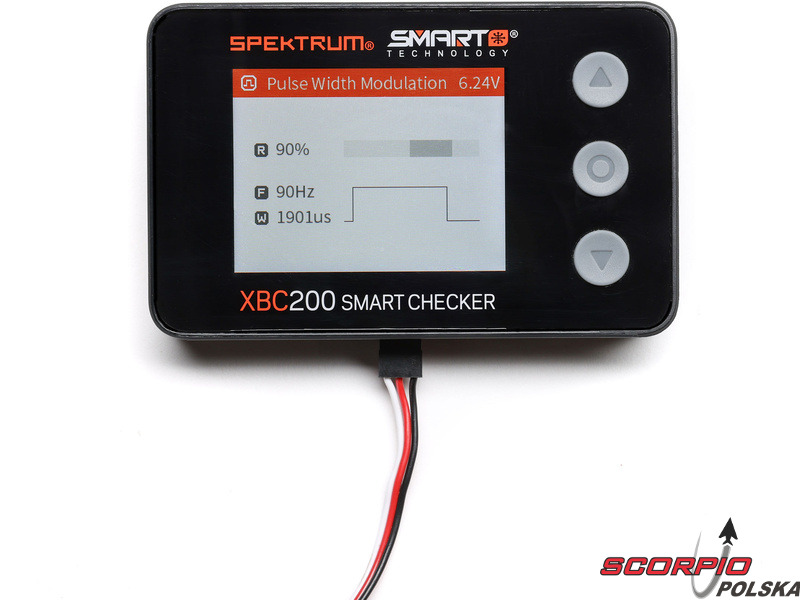

PWM – pomiar szerokości impulsu: wykres przedstawia częstotliwość i szerokość sygnału na testowanym kanale.

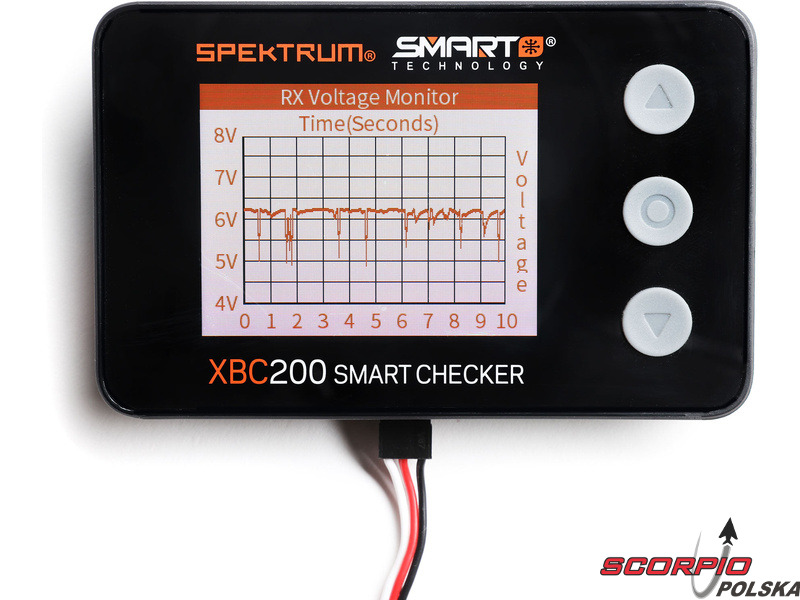

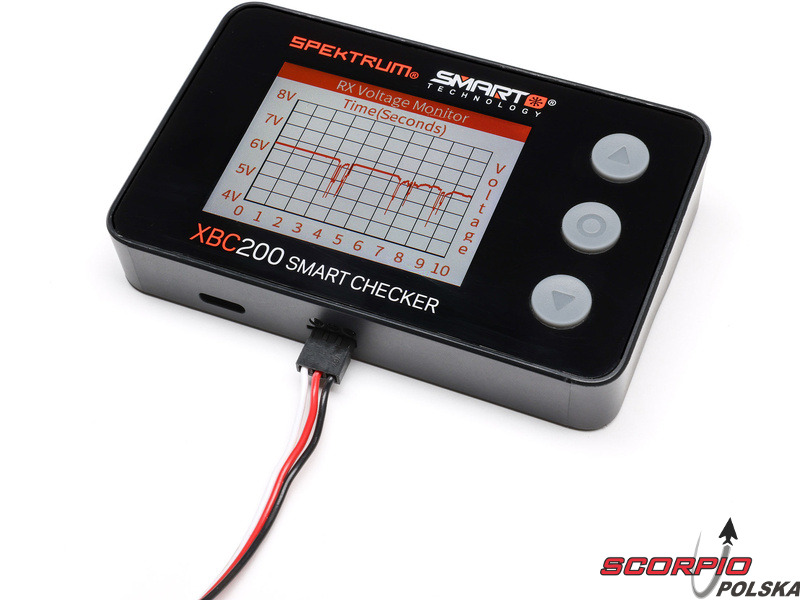

Monitor napięcia odbiornika: wykres przedstawia napięcie odbiornika w czasie.

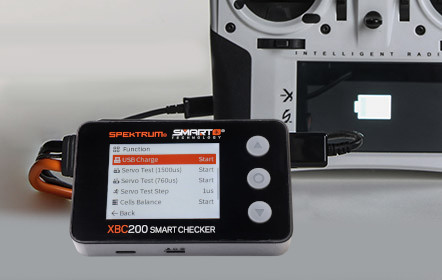

Wyjście ładowania USB-C

Wystarczy podłączyć naładowany akumulator do XBC200 Smart i uruchomić ładowanie USB, a XBC200 stanie się szybkim powerbankiem gotowym do ładowania nadajnika Spektrum Smart lub urządzenia mobilnego. Maksymalna moc 12V / 1,5A.
